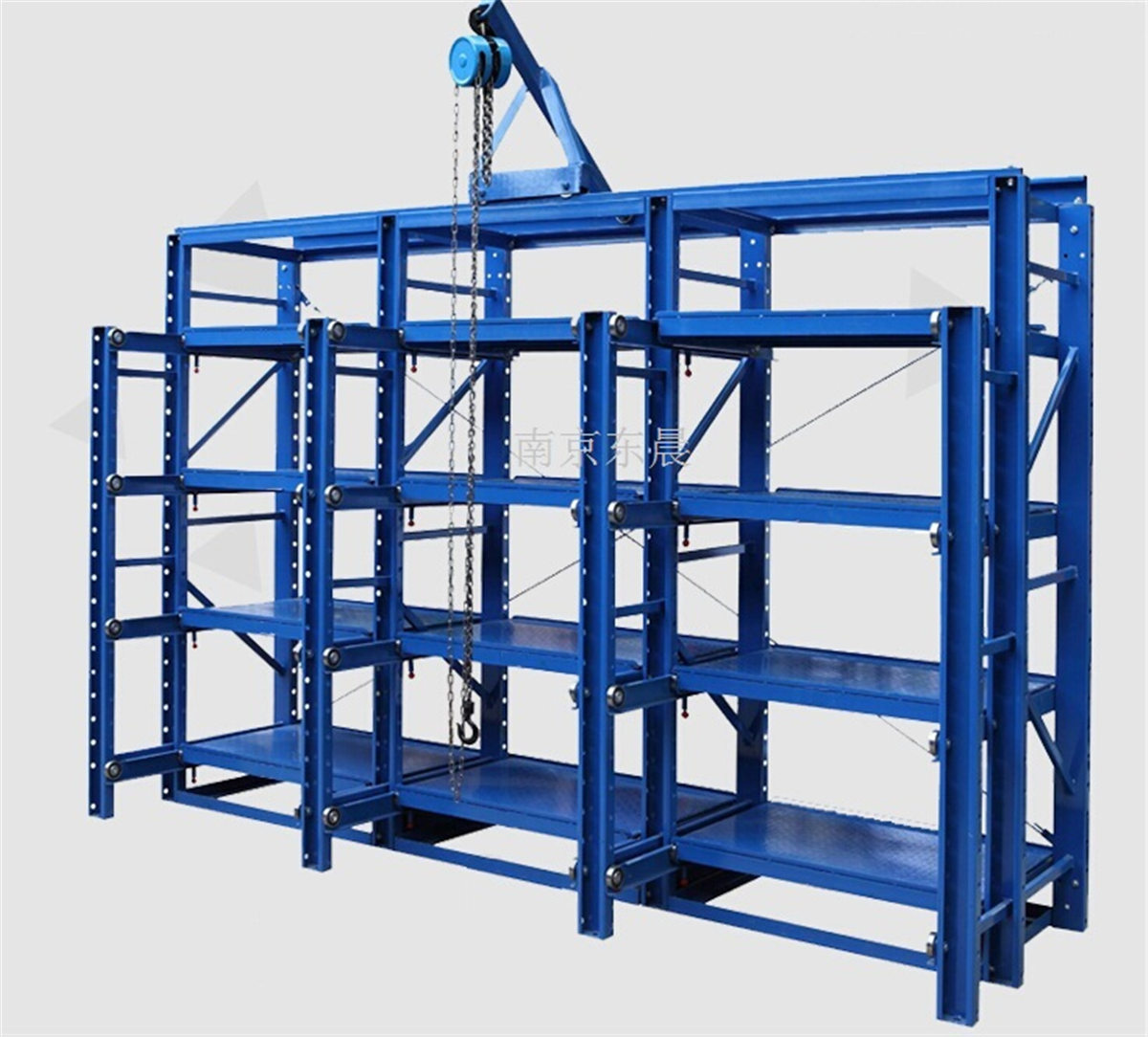

模具货架(自带吊具)

作者:货架厂家     时间:2021-09-14


抽屉货架是指模具放到货架层板上以后,层板可以像抽屉一样推进推出。主要用于存放各种模具,顶部可以配置手拉葫芦及水平移动小车可以方便模具的起吊,抽屉层可以移出2/3。抽屉层主要由滑轨、层板组成,层板由受力框架和钢板组成。每条滑轨由两个轴承前后上下固定, 可以在导向槽内随意滚动,阻力小,可以单手轻松拉出抽屉,降低了劳动强度。自锁装置由定位弹簧及销轴组成,保证了抽屉就位后不能再动,而在行程范围内不影响抽屉运作。

1、  适用特征:

1)大模具以单个单抽屉为单元进行储存,小的可多个存储于单层抽屉。

2)行车(吊具)存取货。

2、  承重范围:

1)单个模具500kg-1000kg

2)单货架抽屉500kg-1000kg

3)单组货架3000kg-5000kg

3方便使用与管理:

1 全部采用组合型结构,方便运输与迁移。

2 层高可随模具高矮调整。

 3 随存随取,任何一个托盘位存取灵活方便。

4 稳定性好,空间使用率高。

4设计的基本要素:

1 模具的尺寸及货物的高度(长**高)

2 单模具货物的重量
